PVC电工套管的分类、机械性能、温度等级等介绍

PVC电工套管的分类、机械性能、温度等级由pvc市政管材来为你详细介绍

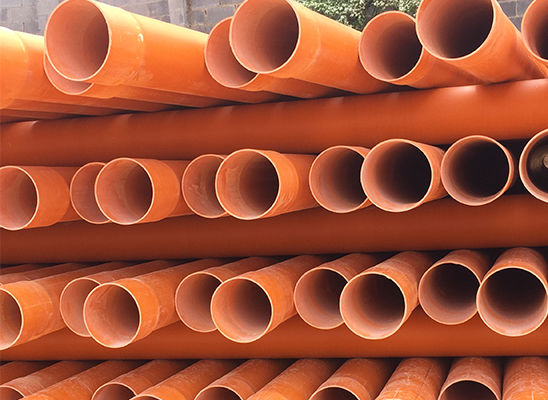

PVC电工套管，通常称为穿线管，是在建筑电气安装工程中用于保护并保障电线或电缆布线的管道，允许电线或电缆的穿入与更换。

1）国家标准要求在管材上需标注管材型号，例如“GY315-16”,关于该型号说明如下：

（1）名称代号：主称—套管：G       品种—硬质管：Y

（2）特性代号：是指管材抗外压的机械性能。

“2”：轻型（能承受320N应力）

“3”：中型（能承受750N应力）

“4”：重型（能承受1250N应力）

（3）主参数代号：15，温度等级-15型，即表示在“-15℃-60℃”温度环境下使用。

（4）管材公称外径：16mm。

（5）厚度小要求是1mm，其他是根据机械性能要求；

2、PVC电工管材的分类：

按温度等级分类

目前市面上常用的电工套管属于绝缘阻燃、-15型、冷弯型硬质套管，分轻、中、重型三类。

3）电工套管性能

PVC电工套管在国家标准要求的各项指标中如：抗压性能、弯曲性能、电气性能、阻燃性能是反应电工管材性能的重要指标，同时这也是评价电工套管优劣的重要指标。电工套管在这几项指标说明如下：

1、抗压性能：

它是确保电工套管在使用过程中，主要暗敷埋设混凝土时，不会被压扁，达到使用要求。而国家标准要求为：载荷1min时，Df≤ 25%，卸荷1min时，Df≤10%（ Df：外径变化率）；

2、弯曲性能：

其目的是检测电工套管的冷弯性能。电工管材为-15型，即管材在-15℃±2℃的条件下采用弹簧将电工套管弯曲成180度不破裂；

3、电气性能：

它是检测管材的绝缘强度与绝缘电阻。pvc市政管材生产的电工管材，在装水进行电压测试时，施加2000V的电压，保持15min中以上不被击穿，测其绝缘电阻大于100MΩ完全达到并大于国家标准要求。

4、阻燃性能：

要求电工管材如果被点燃，应无明显的火焰传播，撤去火源后，套管火焰应在30s内熄灭，（即自熄时间te≤30s）。PVC为B１级（内容来源于网络，如有侵权请联系我们删除6）
